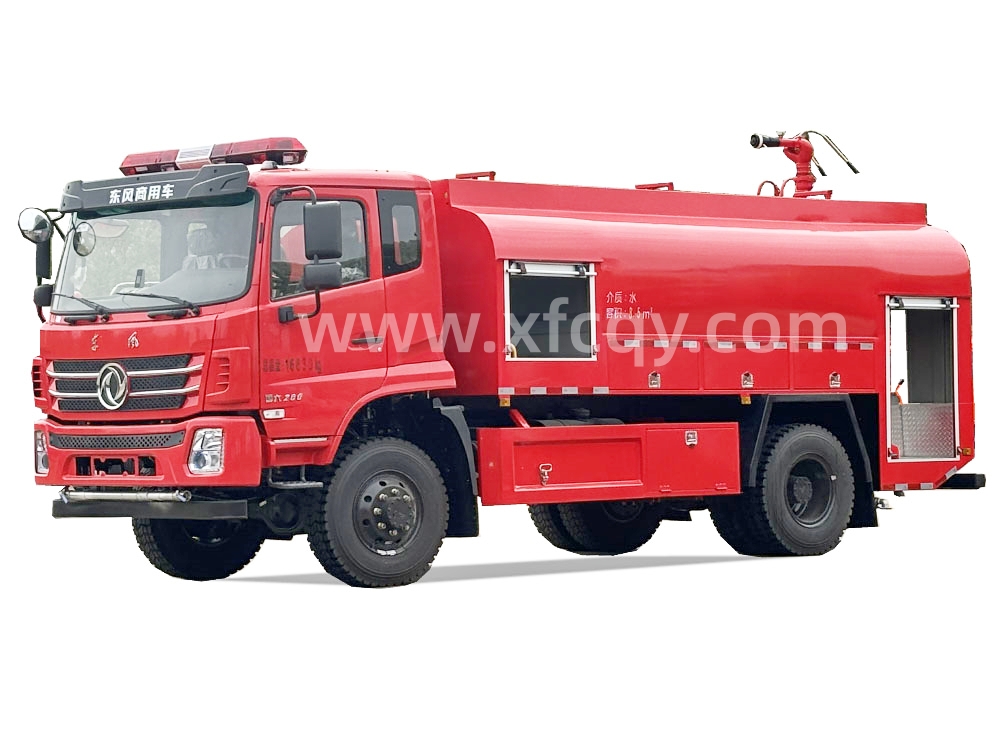

东风8-9吨四驱森林供水消防车
产品底盘型号：EQ2180GSZ6DJ
车型价格：140000 元
销售经理：钦经理
咨询热线：138-7286-0509
销售经理：王经理
咨询热线：139-7179-4417
办公电话：0722-3303228
图文传真：0722-3303228
公司地址：湖北省随州市北郊星光工业园特1号
东风8-9吨四驱森林供水消防车主要性能
|
序号
|
项 目
|
配置/参数
|
|
1
|
底盘
|
底盘型号
|
EQ2180GSZ6DJ
|
|
底盘名称
|
越野载货汽车底盘
|
|
发动机型号/功率（KW）
|
YCS04200-68 147KW
|
|
轴 距（mm）
|
3950
|
|
乘员数（含驾驶员）
|
2，3
|
|
最高车速（km/h）
|
89
|
|
2
|
尺寸参数
|
外廓尺寸（mm）
|
长
|
7445,7600,7640,7665
|
|
宽
|
2450,2470
|
|
高
|
3210
|
|
悬长（前悬/后悬）（mm）
|
1320/2175, 1475/2175
|
|
3
|
质量参数
|
整备质量（kg）
|
整车
|
8500
|
|
额定质量（kg）
|
整车
|
8200,8135
|
|
满载质量（kg）
|
整车
|
16830
|
|
轴荷
|
6500/11500
|
|
接近角/离去角
|
23/18
|
|
4
|
罐体
|
容量 （L）
|
水
|
8500
|
|
外形尺寸 长×宽×高（mm）
|
水罐
|
3000×2300×1400
|
|
5
|
消防泵
|
低压工况（L/s/MPa）
|
30.0/1.0
|
|
6
|
消防炮
|
水
|
额定流量 （L/S）
|
30
|
|
额定喷射压力 kPa）
|
≤1000
|
|
射程 （m）
|
≥60
|
|
其它
|
回转角（°）
|
360
|
|
俯仰角（°）
|
-15～75
|
东风8-9吨四驱森林供水消防车上装配置
一、 取力器：全功率夹心式取力器，电磁阀控制，飞溅润滑。
二、 驾乘室
1. 结构：整体钢骨架焊接平头驾驶室，固定型。
2. 布局：单开门，乘员人数为3。
3. 设备：除原车设备外，还装有取力器开关、侧标志灯开关、手油门等。
三、 上装
(一) 罐体
1. 容积：8500L（水）。
2. 结构：
l 方圆焊接结构，内设防荡隔板和防浪孔。
l 人孔及人孔盖1套，直径φ500 mm。
l 注水管位于罐体尾部，通径为DN65。
l 排污管1个，位于罐体底部，通径为DN25。
3. 材质：采用优质碳钢材料焊接而成，筒体厚度为3mm，封头厚度为4mm。（根据客户需要：内壁全部做防腐处理，经久耐用）。
4. 设备：
l 人孔盖：带快速锁紧及开启装置，开启快捷、安全。
l 排污阀：手动控制
(二) 器材箱
1. 侧围结构：
l 罐体下方两侧各有3个工具箱，装有气弹簧易开启，所有门锁通用。
l 右侧下裙边设一个大工具箱，可放置水带、灭火工具等
l 侧防护为整体防护，可在防火通道更好的保护车辆。
2. 泵房结构：
l 泵室框架为焊接结构。
l 内蒙皮为轻合金花纹镀锌板。
l 根据器材固定需要，配置铝合金型材固定架或隔板。
3. 材质：泵室蒙皮为优质碳钢材料。
4. 卷帘门：
l 材质为轻合金卷帘门，质量轻，防腐性能好。
l 卷帘门的特殊结构确保了外部雨水很难渗入，密封性能良好。
5. 顶部：采用防滑作用的花纹板及护板，确保人员安全。
6. 尾部：配备可供消防人员上下的爬梯。
四、东风8-9吨四驱森林供水消防车消防泵及水路系统
1． 消防泵
l 型号：CB10/30 车用消防泵
l 安装位置：后置
l 流量及压力：30L/S@1.0MPa
l 引水时间：≤35秒（7米吸深时）
2． 消防炮
l 型号：PS8/30W 车载手动炮
l 安装位置：泵室顶部
l 流量及压力：30L/S@0.8MPa
l 射程：不小于60m
l 旋转角度：360°
l 俯仰角；-15°～75°
3． 消防管路
l 罐吸水管路：DN100，带手动蝶阀，右置向前
l 外吸水管路：DN100，后置向后
l 炮出水管路： DN65，带止回阀，顶置向上
l 水带出水管路： 2×DN65，带手动球阀，顶置左右各1
l 泵往罐注水管路：DN50，带手动球阀，右置向前
l 消防栓注水管路：DN65，带管牙扪盖，罐体尾部
l 放余水管路：位于泵、罐体及管路的最低处，以防泵、罐及管路等在低温状态下冻裂。
五、东风8-9吨四驱森林供水消防车电气系统
1. 车辆两侧装有3个符合国家标准的侧标志灯
2. 尾部装有符合国家标准的组合尾灯和牌照灯。
3. 操纵系统：各种仪表和开关集中布置在泵室尾部的仪表板上，包括耐震型压力表、耐震型真空表、水泵引水开关，并在仪表板上附有消防水路系统工作原理和操作说明。
六、东风8-9吨四驱森林供水消防车器材配备及布置
1. 配备原则
l 客户有特殊需求时，根据客户的需求配备
l 客户没有特殊需求时，按照公司的企业标准配备
七、 随车基本配备清单
|
序号
|
名 称
|
数 量
|
序号
|
名 称
|
数 量
|
|
1
|
吸水胶管
|
2根
|
2
|
底盘专用工具
|
1付
|
|
3
|
吸水管扳手
|
2个
|
|
|
|
客户采购消防车前所关心的问题答疑
（1）免费维修方案以及期限？
1、跟踪服务时间：终身；
2、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费；
3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员；
4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除，无故障积极预防。
（2）免费后期配件供应价格方式？
1、方式：在所在地东风/济南重汽/五十铃等技术服务站统一供货,根据用户要求或由江南专汽厂方直接发货；
2、配件只收工本费,不加其他费用。
（3）售后服务方式？
底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式，详见底盘《保养手册》。 专用装置部分的维修，可采用电话、传真的联系方式，供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
（4）技术培训方案？
供货方负责在交车给用户使用前，在用户所在地免费培训设备使用人员，主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
（5）我们是外地的，能不能送车？
购车流程规定客户可以在网上订购，签订购车合同。预付定金。在规定时间内送车到客户指定地点，客户验车合格付全款。
（6）到厂自提车时间？
自提时间：周一至周日，08:00 － 19:00（部分自提点工作时间为9:00-18:00，如遇国家法定节假日，则以新闻发布放假时间为准，请大家届时关注）
（7）我们这里有没有销售点？想看车怎么办？
消防车不同于小轿车之类的在全国各地设立销售公司4S店，这是由特种车的特殊性决定的。利用现在发达的商务网络，客户只要来电来函下订单，按照购车流程进行购车，会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求，为每位用户打造高品质、个性化的消防车，欢迎您来实地考察生产实力及产品工艺，我们会为您提供最好的服务！
