一、东风日产器材消防车整车技术指标
1、JDF5031TXFQC06/ZN6型器材消防车整车基本参数
|
产品商标
|
-
|
产品名称
|
器材消防车
|
|
总质量(Kg)
|
3200
|
整备质量(Kg)
|
2825
|
|
驾驶室准乘
|
2（人）
|
乘员室准乘
|
3人
|
|
轴数
|
2
|
轴距(mm)
|
3400
|
|
接近角/离去角
|
33/30(°)
|
前悬/后悬
|
910/1242(mm)
|
|
轮胎数
|
4
|
轮胎规格
|
255/60R18
|
|
前轮距
|
1570
|
后轮距
|
1570
|
|
轴荷(Kg)
|
1200/2000
|
最高车速
|
135(Km/h)
|
|
底盘型号
|
ZN1038UCM6Y
|
商标名称
|
郑州日产
|
|
生产企业
|
郑州日产汽车有限公司
|
驱动形式
|
4*4
|
|
钢板弹簧片数
|
—/6
|
发动机功率
|
120KW
|
|
燃料种类
|
柴油
|
外形尺寸(mm)
|
5600x1890x2330
|
|
发动机型号
|
发动机生产企业
|
排量(ml)
|
功率(Kw)
|
|
M9T-60A
|
东风轻型发动机有限公司
|
2298
|
120
|
|
排放依据标准
|
GB3847-2005,GB18352.6-2016国Ⅵ
|
2、JDF5031TXFQC06/ZN6型器材消防车(整车已通过国家消防装备质量监督检验中心检测，报告编号：Zb202330416)
2.1 车辆特点：
2.1.1灵活部署快速出动：体型小，方便部署，可放置各种消防器材。该车可以在普通车位和地下车库停放，轻便灵活，一旦发生险情，能走街串巷，快速出动，及时将消防器材运送到险情地点，实现“打早灭小”。配备的器材箱能装载各类所需的消防器材，安装的爆闪灯及倒伏照明能使车辆在阴雨天、夜间工作，车辆有柴油、双排(乘员5人)，适用性强，四驱，机动性强。
2.1.2品牌技术可靠保障：该车采用郑州日产皮卡,制造技术成熟可靠，最新国六标准排放;厢体为铝合金方管骨架及铝平板外蒙皮结构，厢体有效容积可以达到3000L(内部尺寸：长1780mm×宽1750mm×高1060mm);整车设计科学、合理、精巧、美观;东风服务站遍布全国各地，售后服务有保障。
2.1.3经济实惠廉价高效：相对于传统大型消防车，本车成本低、效率高、操作简便，车内可选装高压细水雾灭火装置，只需2人即可形成战斗组，既适合专业消防部队，又适合民间义务消防组织，为政府和企业节约大量成本，既经济又实用。
该型器材消防车内部可以设置平拖、旋转托、抽拉盒等以便放置各种所需的消防器材!该产品可灵活机动的广泛用于消防队、文物局、烟草局、烟厂、铁路局、档案馆、会展中心、会议中心、物流中心、图书馆、加油站、机场、码头等重要防火单位!该装备使用寿命长、一次投入长期保障!是消防岗位的保护神器!
3.主要设备参数
3.1倒伏照明灯(型号：YZH0.4-1.8CA)12V
倒伏式升降照明灯具备仰卧、升降、旋转、照明功能，设备从初始的水平位置起升到90度，上升达到1.8米的高度，通过旋转云台水平360度垂直360度旋转来完成定位照明。
倒伏式升降照明灯系列产品可以根据客户要求，在旋转云台上方、两端灯具部件中间加装摄像机安装支架，预留摄像机视频线及其控制线，满足摄像功能。摄像机水平旋转定位角度360度，垂直定位角度360度，复位位置可选择设备倒下后灯具镜面向前或向下两种复位状态(出厂前设定)。伏式升降照明灯采用大功率LED照明光源灯具光效高、寿命长、耗电省、防震的特点。倒伏式升降照明灯折叠复位后具有100Km/h的抗风能力(底板6颗螺丝固定)。规格参数如下：
系统工作电压：DC12V
灯具工作电压：DC12V
灯具工作电流：≤10A
旋转工作电流：≤2 A(max)
水平旋转角度：360°
垂直旋转角度：360°
水平、垂直旋转速度：4r/min
设备工作环境温度：-30°～55°
灯具控制方式：两只灯具分别控制(功能选项)
灯光照射效果：泛光、聚光、聚泛光可选
控制方式：有线和无线控制(顶装摄像机聚焦、变焦、RS485软件控制)
�？鼐嗬耄骸�10米，
伸缩高度选择：1800(mm)
升降工作动力：电动(长时间使用不下滑)
3.2 行李架
行李架采用铝平板及铝方管焊接而成，固定在驾驶室顶部支架上。
车顶行李架的作用有：
1、装载汽车的行李。
2、起到一定的装饰和美观作用。
3、扩充车内的有限空间，为出行提供更多的便捷。
3.3 强光照明灯
强光照明灯固定在行李架顶部，共有4个,每个40W具有穿透力强、防潮防爆等优点。
3.4器材箱
厢体采用铝合金方管焊接、表面粘贴铝平板，箱体强度大，装载能力强。内部可以设置平拖、旋转托、抽拉盒等以便放置各种所需的消防器材。也可用铝合金型材搭设置物架，两侧各一个卷帘门，尾部上掀门，顶部左右各安装两个全红频闪灯，后顶部安装高位制动灯、后示廓灯等，设置后爬梯，可以到厢体顶部。

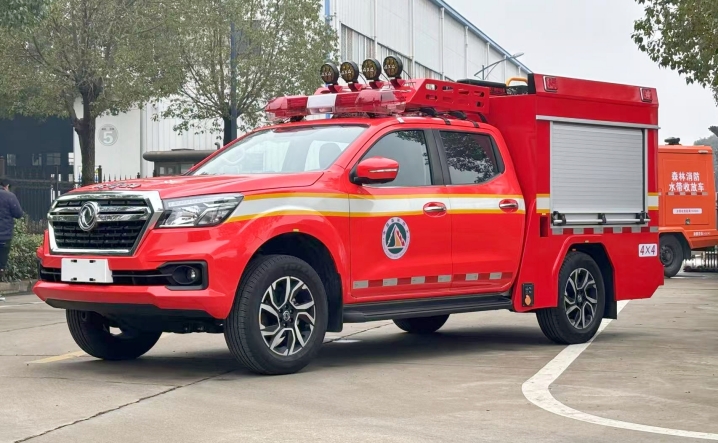

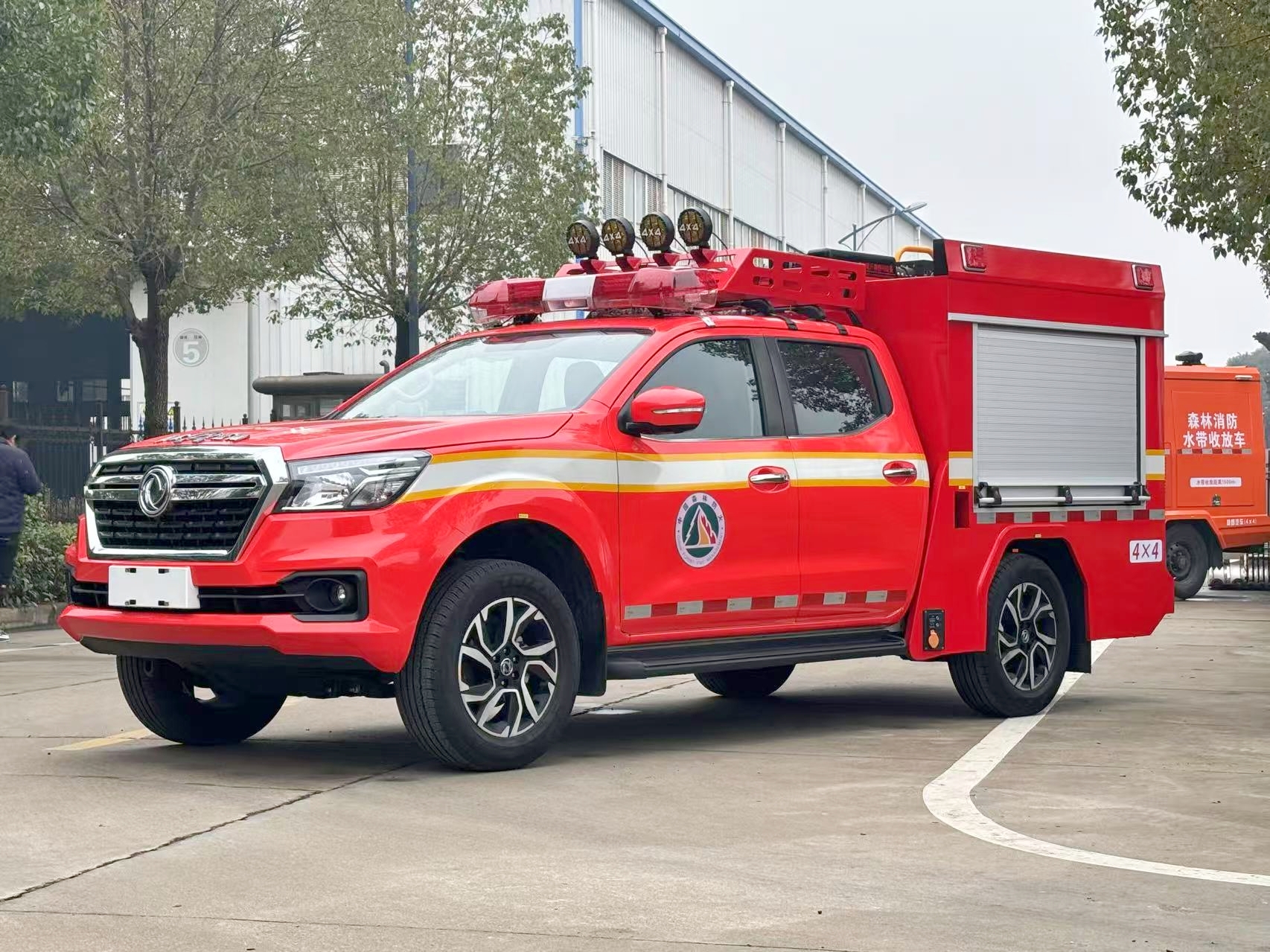

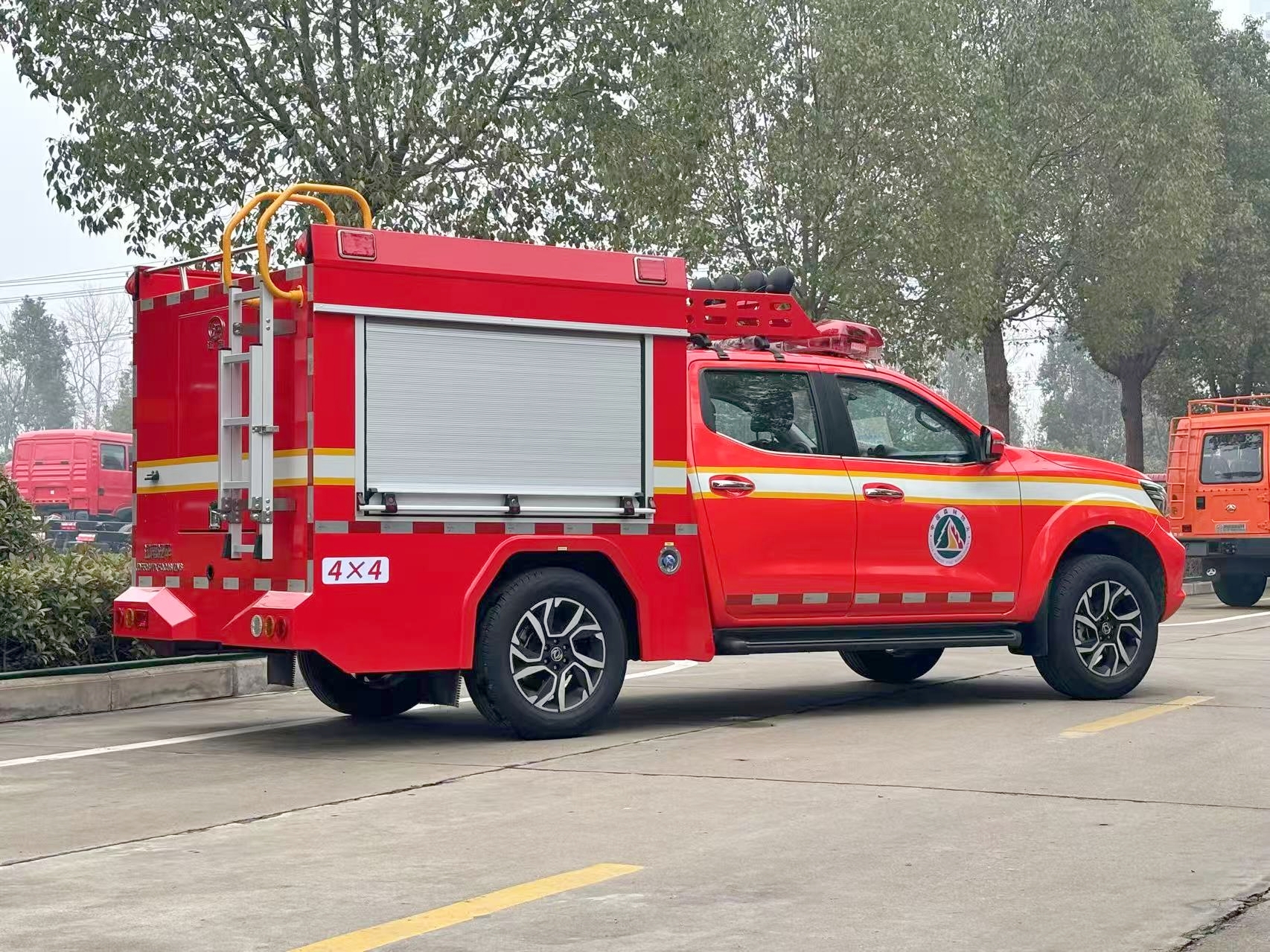

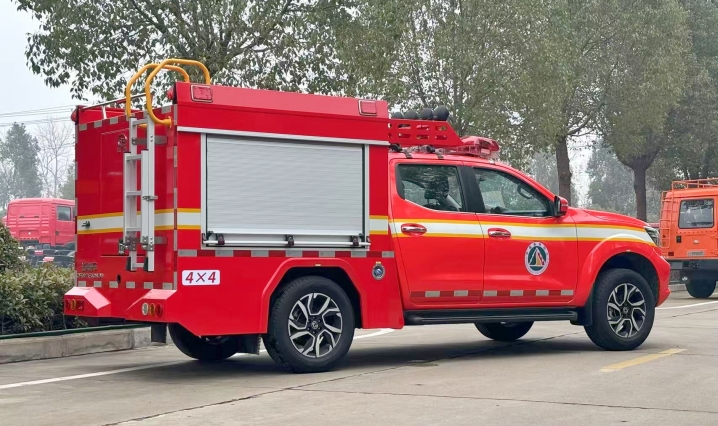

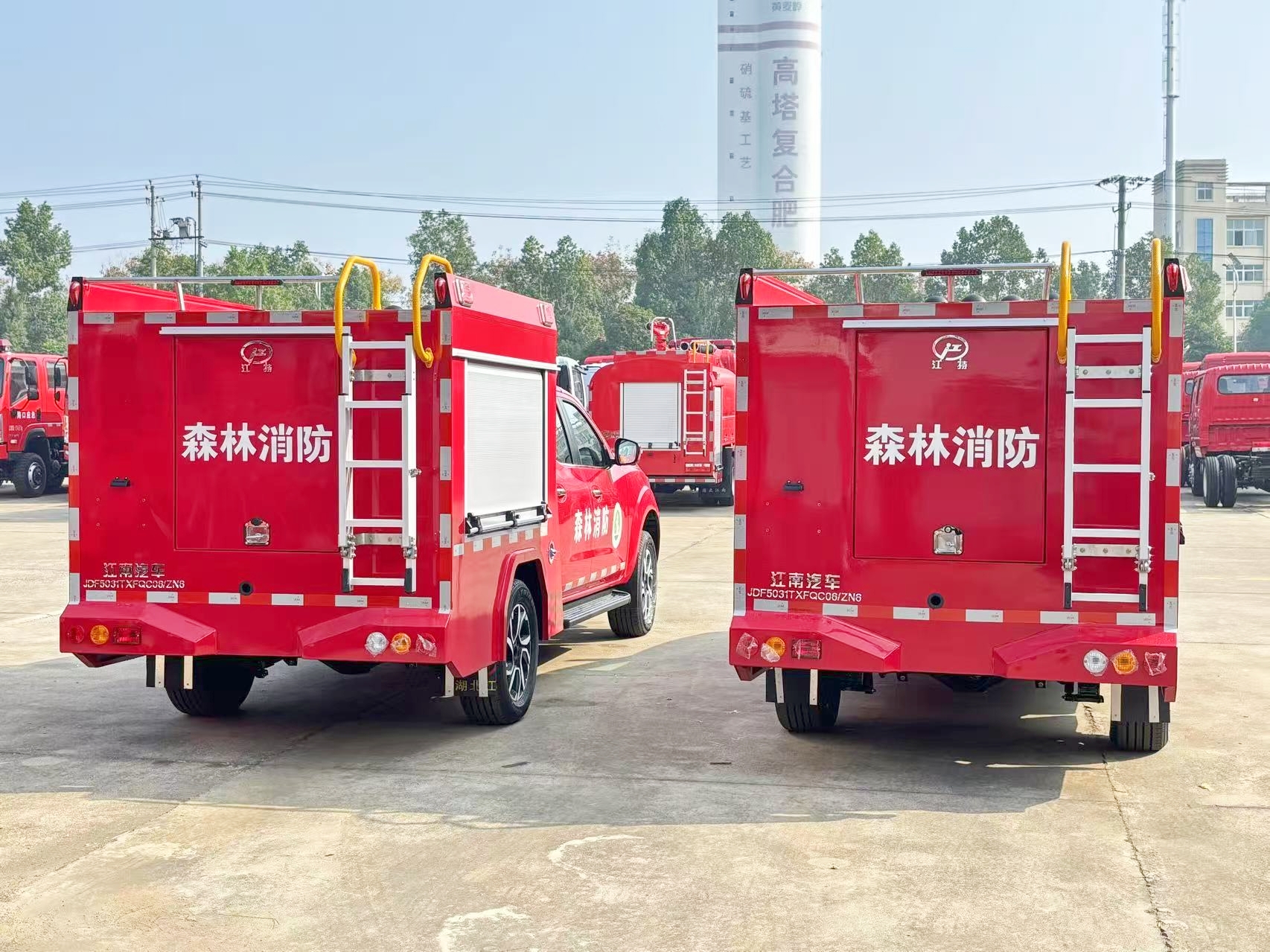

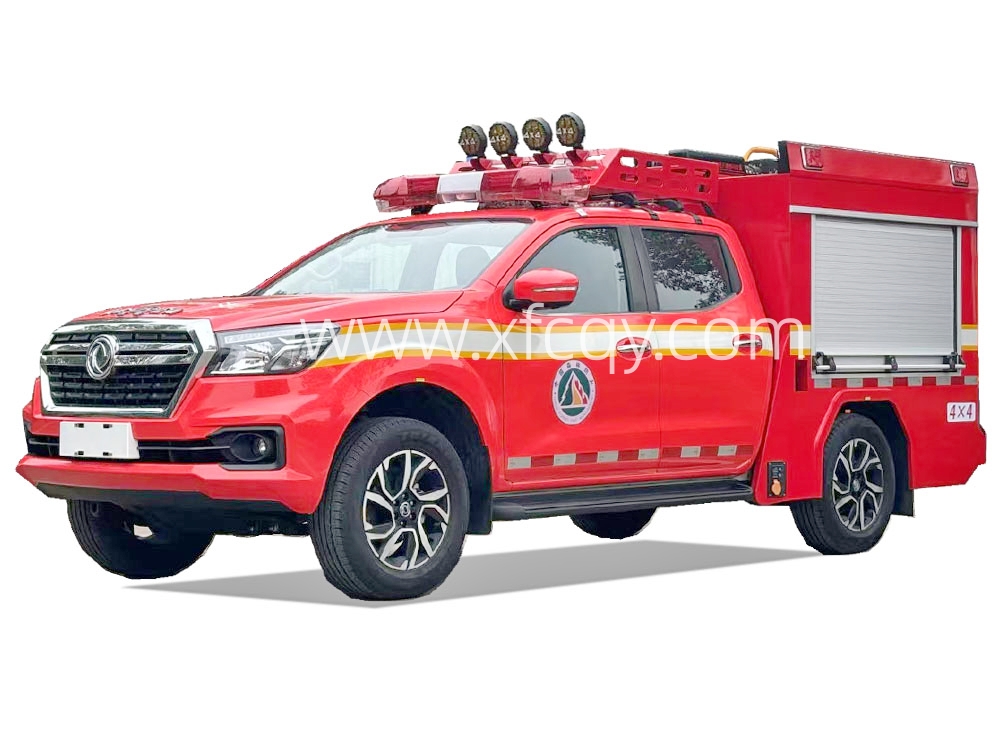

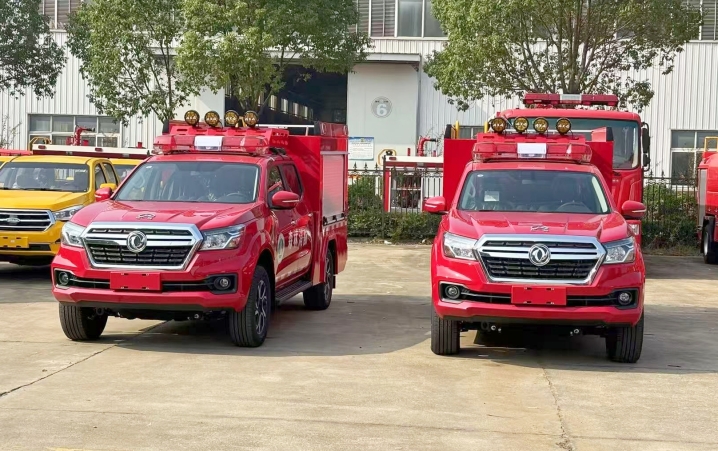

4.实物图片：
正左侧正右侧
右前45° 左后45°
制式标识：按照消防单位的制式标准要求和涂装规范，配备相关的长排
警灯、频闪警示灯、场地照明灯、标志图案等，整车更威武壮硕，辨识度更高。
二、东风日产器材消防车总体设计
1、设计原则
1.1先进性与实用性相结合。本系统设计采用先进成熟的技术，在力求先进的同时，充分考虑实用目的，不追求盲目的先进而使成本过高，也不提倡一味实用主义而放弃先进的功能和水平。
1.2.可靠性与安全性统一。项目设备的可靠性是项目稳定运行的基础，整车系统设计的可靠性还反映出系统的安全性，在群众性活动中，安全是第一重要的要素，应当首先保证。
1.3 突出互动体验效果。充分考虑项目的应急功能特色，在设计过程中，保障应急机动性的前提下，最大限度强化人机工程特性。
1.4
突出适用性与可维护性。适用是项目设计的基本目的，增大适用范围是设计人员的理想，但是不可牺牲日后的可维护性来过分的扩大适用范围，否则将带来较高后期维护成本和难度，使整各系统的合理性降低。
2、引用标准
本项目设计引用的主要标准如下：
GB 7258-2017《机动车运行安全技术条件》
GB 1589-2004《道路车辆外廓尺寸、轴荷及质量限值》QC/T 484-1999(2005)汽车油漆涂层
GB4785汽车和挂车的外部照明和信号装置的数量、位置和光色GB/T12480客车防雨密封性试验方法
ZB T50 003专用汽车道路试验方法以及国家规定的其它相关标准规范
3、设计依据
我公司根据国家相关标准，结合应急保障系统的现状和实际作战需要，充分利用车辆的有效空间,合理布置各种装备器材、专用工具或设备，为
在处置突发事件、自然灾害事故和等各种应急保障服务。
4、改装原则
设计和建设本着“先进、实用、稳定、高效”的原则。
5、环境适应性能
工作温度：整车环境适应能力-35～55(℃)
海拔高度(m)：平原版海拔2000m以下;(高原版海拔5000m以下)
6、密封性能
淋雨：满足淋雨强度为6mm/min的试验条件下，经淋雨试验后车内无渗漏水现象。
7、可靠性
行驶可靠性：符合国标GB7258-2017《机动车运行安全技术条件》规定，平均故障间隔里程不小于2000km。
（1）免费维修方案以及期限？
1、跟踪服务时间：终身；
2、在交客户使用之日起，在正常使用范围内，行驶10000公里内或一年内免费修理(不包括易损件和电器部分)，超过一年，只收取零件费；
3、服务到达时间：省内，二十四小时内到达；其它地区，二十四小时内派出人员；
4、每年防汛期间按排工程技术人员定期或不定期走访做到有故障及时排除，无故障积极预防。
（2）免费后期配件供应价格方式？
1、方式：在所在地东风/济南重汽/五十铃等技术服务站统一供货,根据用户要求或由江南专汽厂方直接发货；
2、配件只收工本费,不加其他费用。
（3）售后服务方式？
底盘部分的维修可在用户使用地就近的服务站解决。分布地点、技术力量、联系方式，详见底盘《保养手册》。 专用装置部分的维修，可采用电话、传真的联系方式，供货方在接到用户电话后24-28小时派专业维修人员前往使用地解决。
（4）技术培训方案？
供货方负责在交车给用户使用前，在用户所在地免费培训设备使用人员，主要从驾驶员如何操作液压系统及专用装置方面进行熟悉该类车的基本原理和处理一般故障能力的培训。
（5）我们是外地的，能不能送车？
购车流程规定客户可以在网上订购，签订购车合同。预付定金。在规定时间内送车到客户指定地点，客户验车合格付全款。
（6）到厂自提车时间？
自提时间：周一至周日，08:00 － 19:00（部分自提点工作时间为9:00-18:00，如遇国家法定节假日，则以新闻发布放假时间为准，请大家届时关注）
（7）我们这里有没有销售点？想看车怎么办？
消防车不同于小轿车之类的在全国各地设立销售公司4S店，这是由特种车的特殊性决定的。利用现在发达的商务网络，客户只要来电来函下订单，按照购车流程进行购车，会在合同规定的时间范围内将车辆及车辆完整手续交到客户手上。我们将根据用户的实际需求，为每位用户打造高品质、个性化的消防车，欢迎您来实地考察生产实力及产品工艺，我们会为您提供最好的服务！
