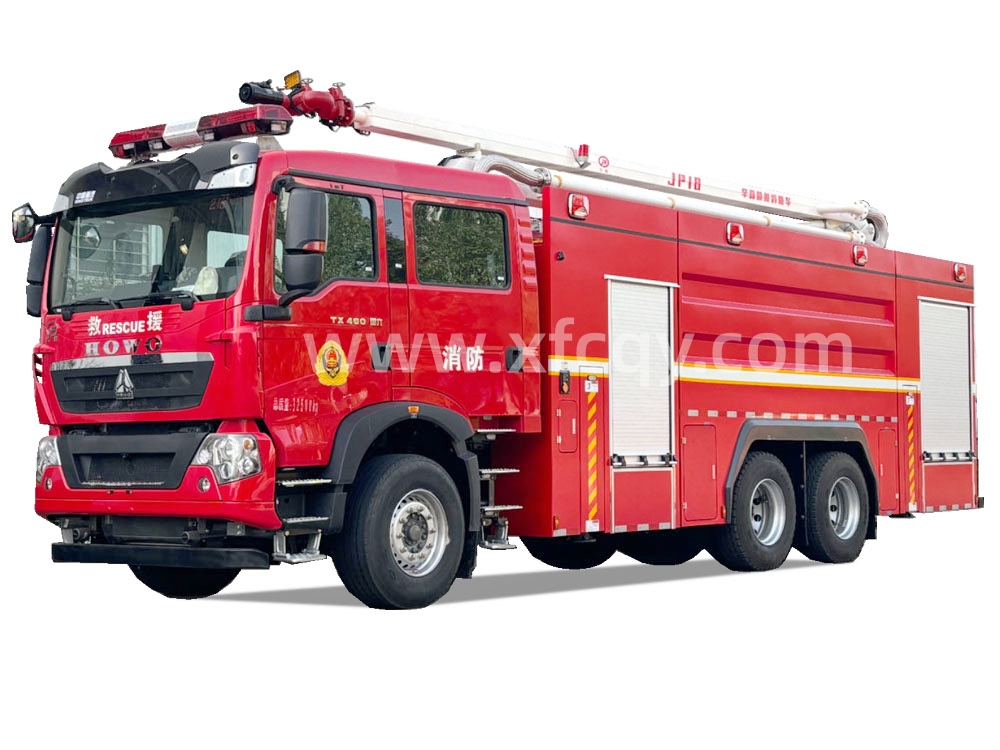

重汽后双桥18米高喷泡沫消防车
产品底盘型号：ZZ5357TXFV464MF5
车型价格：188000 元
销售经理：钦经理
咨询热线：138-7286-0509
销售经理：王经理
咨询热线：139-7179-4417
办公电话：0722-3303228
图文传真：0722-3303228
公司地址：湖北省随州市北郊星光工业园特1号
一、重汽后双桥18米高喷泡沫消防车产品简介
江特牌 JP18 型举高喷射消防车采用重汽 ZZ5357TXFV464MF5（国六）消防车专用底盘，下臂总成采用两节折叠臂架，上车全方位回转，各运动机构均采用电气控制液压驱动的方式，电脑 PLC 控制；使该车具有操作简便、动作灵活、安全可靠、实用性强等特点，适合我国现代化城市发展的实际需求。由于上车采用了电脑自动控制极限位置减速，消防实战作业时展开时迅速，运动平稳。�？叵琅谏涑淘叮髁看�，既可打直流又可喷雾，既可射水又可喷射泡沫。本车带有水泵、炮、水罐、泡沫罐，是当今世界上理想的高空消防灭火智能装备。先进电液比例控制技术，整车主要有臂架总成、变幅机构、转台总成、水路系统、底盘、副车架及支腿、器材箱总成、操作台、水泵系统、罐体结构、取力系统等部分组成。上车和下车以回转支承、中心回转体为连接，通过液电控制系统将其紧密连成一体。本举高喷射消防车的工作臂是由两节折叠臂组合而成，由液压油缸驱动展开，其形式为折叠式臂架。臂架由高强度合金钢板冷折弯，机械手自动焊接而成，动作由液压油缸顶起来完成，实现展开作业。变量主油泵和与之相匹配的电液比例阀的采用，保证该车控制系统的稳定性。使用中，主轴泵根据臂架运行速度快慢，需油的多少，自动调整供油量。速度越快，供油量越多，速度越慢，供油量越少。这样既避免了臂架伸缩过程中和爬行与变幅、回转过程中的抖动，又可防止油温过高而对液压系统破坏。该消防车的三种操作形式，保证了在各种工况下操作的可靠性。
(1)电控操作：正常情况下，该车的全部动作靠操作电控手柄来实现，确定臂架操作中的安全，可靠性，同时具有同等功能有线或无线�？毓δ�。
(2)液控操作：当该车的电控系统出现故障时，可直接操作液压手柄，仍然保证该车在安全区域内正常功能的实现。
(3)应急备用动力单元操作：保证了在各种故障工况下操作的可靠性。整车由底盘变速箱侧取力器驱动齿轮泵为液压系统提供动力，电气系统与气路系统配合实现取力操纵和油门控制，整车的安全�；ご胧┯傻缙低呈迪�，并具有有线或无线�？毓δ�，其产品的实用性、稳定性和安全可靠性达到国内外同类产品先进水平。
二、重汽后双桥18米高喷泡沫消防车整车主要参数
外形尺寸 10700×2550×3960mm （长×宽×高）整车总重量 32500Kg 参数 最高车速 ≥95km/h底盘型号 豪沃 ZZ5357TXFV464MF5；底盘发动机 MC11.46-61，型式：直列六缸参数 发动机额定功率 341kW / 1900r/min排放标准 国六,底盘充许最大总 35000Kg；结构型式 ★H 型支腿支腿 纵向跨距 5470mm横向跨距 3050mm
★调平方式 自动调平 支撑支腿全展及调平,40S系统时间最大工作高度 18m;最大工作半径 7.5m
★臂架形式 臂架由一节下臂加一节上臂构成，控制平稳性好，折叠臂
★臂架操作方式 有线控制、上车操作面板近控，手动多路阀操作臂架变幅角度 0°～80°回转范围 360°全回转升起额定高度并 110s旋转 90°时间.消防泵型号 雄真 CB10/100-XZ （国产）消防beng水系额定工作流量额定流量：100L/s @ 1.0Mpa消防炮型号 威斯特 PLKD8/80 （国产电控炮）水炮最大射程 射程（水）≥65m，泡沫≥60m （射程因流量大小会变化）消防水炮平摆角 +170°y消防炮仰俯角度 仰角 45°，俯角 90°
三、重汽后双桥18米高喷泡沫消防车详细参数
1.底盘参数
1.1 底盘名称 重汽 ZZ5357TXFV464MF5（国六）
1.2 驱动型式 6×4
1.3 轴 距 4600+1400mm
1.4 发 动 机 MC11.46-61 国六排放直列六缸
1.5 发动机额定功率 341kW / 1900r/min
1.6 变速箱侧取力 HW70
1.7 变速箱
1.8 油 箱 300L 铝合金主油箱
1.9 轮 胎 前 385/65R22.5 后 315/80R22.5
1.10 发电机电瓶 额定电压：DC28V 发电机功率：3.0Kw 蓄电池：电压/电容（V/Ah）：2×12/180
1.11 驾驶室 TX-S、双排驾驶室，电动举升翻转系统，四点全浮驾驶室悬置，双液压缸翻转支撑结构，乘员人数 2+4，普通方向盘、气囊减震主座椅、机械副座椅，电动电加热后视镜，前排电动玻璃升降器，遮阳罩，三锁（车门锁、车辆启动 开关、油箱盖锁）合一，Nano BCU+TFT 仪表，三点式双锁止结构安全带，驾驶室内控电源总开关，USB 接口、自动 空调、前下防护、定速巡航、普通大灯、昼行灯。胎压监 测系统（全轮位）；终端排放监控装置
2.支撑系统
H 型结构（四个水平支腿，四个垂直支腿）
2.1★型式 水平外套由高强度合金钢焊接制作，副梁由高强度钢板经冷弯后焊接而成的箱式结构，从而保证了支撑机构的安全、可靠性。
2.2 跨距 纵向跨距 5470mm横向跨距 3050mm
2.3 操作形式 电控一键调平，紧急状态可以液压手动操作
2.4 支腿位置检测系统 每个支腿均带有两个传感器，检测支腿伸缩状态
2.5 调平方式 自动调平
2.6★制造特点 所有支腿焊接后均及时除锈做防锈处理底盘连接均采用 10.9 级高强度螺栓安装大梁开孔后，开孔处均进行防腐处理
3.臂架及回转机构、上/下车操纵台
3.1 最大工作高度 18m
3.2 最大工作半径 7.5m马达驱动减速机实现连续 360°回转，回转机构由液压马达驱动蜗轮蜗杆来完成，使回转的平稳性、自锁性强；
3.3★回转与变幅机构 幅机构是通过变幅液压油缸与变幅平衡阀、液压锁双保险的优化结合来实现的，其特点是变幅的同步性好，安全性强。臂架由高强度合金钢焊接而成。臂架由一节下臂加一节上臂构成，升降由液压油缸推动，最大作业幅度 7.5 米
3.4★臂架结构 度连续旋转，最大工作高度 18 米，臂架动作时间≤110S；下臂架变幅角度 0°～80°之间做任意伸收运动。下臂与上臂变幅角度 0°～160°之间做任意伸收运动上车操纵台采用有线�？胤绞剑阌谙蓝釉笔凳奔嗫乇�
3.5 上操纵台 架的各种工况。在控制面板上有总电源指示灯、转台对中指示灯、油门加减、探照灯电源等开关，可操控工作臂，水炮采用无线�？�，�？鼐嗬氪笥� 100 米。在操作台操作面板上装有电源开关、照明、压力表、指示开关等。
3.6 下操纵台 操作下车液压系统，控制支腿的各种动作。装有转换阀可控制上、下车油路的转换，可实现上、下车操作的互锁。 每个垂直支腿油缸均装有传感器反馈各个支腿的状态，可防止软腿现象发生。
4.0 消防水系统
材质：Q235B 碳钢 载水量：10 吨 载泡沫量：2 吨;板厚：底板：5mm ，其余：4mm罐体内防荡板网格设置，设纵向，横向放荡板水罐设 DN80 溢水管溢水帽，水罐安装压力传感器检测液
4.1 罐体位泡沫罐设呼吸阀罐体与副梁采用弹性连接罐体顶板采用防滑钢制花纹板，罐体内表面涂刷防腐漆料水罐和泡沫罐各设人孔 1 个，内孔? 470，带有快速锁定/开启，水罐盖涂绿色漆，泡沫罐盖涂黄色.
4.2 水泵 雄真 CB10/100-XZ （国产）额定流量：100L/S @ 1.0 Mpa，试验流量：80L/S @1.2Mpa入口法兰：DN150
4.3 真空泵 电动真空泵（24V)真空度≥85Kpa，吸水深度≥7m；引水时间≤80s
4.4 混合器 茸申 PH64 环泵式泡沫比例混合器，混合比例 6%
4.5 消防炮 威斯特 PLKD8/80 水、泡沫两用电遥控消防炮 ，无线�？鼐嗬搿�150m
4.6 泡沫炮头 配套泡沫炮头
4.7 水路控制 水路控制方式：电磁阀控制控制面板位置：车体尾部
4.8 消防管路 下车：不锈钢管路上车：铝合金无缝管/水口;炮外供水口 2×DN80 手 动 球 阀 前箱左侧 2 个配闷盖外吸水口 2×DN150 配闷盖 尾部 2 个罐内吸水口 1×DN200 气动蝶阀罐体注水口 1×DN65 气动球阀;出水口 4×DN80 手动球阀 左右各 2 个/上炮口 1×DN100 气动蝶阀;罐体外供水 4×DN80 手 动 球 阀 左右各 2 个;配闷盖 水罐排污口 1×DN50 手动球阀 车体侧边 外吸泡沫口 1×DN40 配闷盖 外供泡沫口 1×DN50 手 动 球 阀;接扣 DN50 配闷盖泡沫排污口 1×DN40 手动球阀供水口/出水口接扣式形式：卡式（快速）吸水管接扣形式：内扣式
5.安全�；は低�
5.1 水平支腿动作安全功能 无触点式感应开关，用于检测垂直支腿回收状态。垂直支腿未收回时水平支腿动作被静止。
5.2 软腿状态安全功能 无触点式感应开关，用于检测支腿支撑地面情况。
5.3 水平支腿全伸状态安全 无触点式感应开关，用于检测水平支腿是否处于全身状功能态。
5.4 支腿水平状态安全功能 双轴倾角传感器用于检测下车水平倾斜角度，为自动调平提供采样数据，实现自动调平。同时实时监测下车水平状态，下车倾斜角度超出范围时禁止上车动作。
5.5 臂架回落安全功能 对中开关用于检测上车回转位置，臂架没有处于中间状态时禁止回落。
5.6 上下车互锁安全功能 支腿没有展开至上车可操作状态时，禁止上车动作，臂架未回落时禁止支腿动作。
5.7 臂架作业范围安全功能 通过角度传感器实时监测臂架作业位置，臂架位置到达作业范围的边缘位置时禁止臂架向超出范围方向。保证臂架处于安全作业范围内。
5.8 倒车安全功能 安装 360 倒车影视。
6.电气系统
6.1★电控操作系统 有线�？夭僮鳌⑾鲁挡僮魈ú僮�、下车尾部设有支腿操作面板及水泵操作面板
6.2 整车控制 按钮控制：上面有指示灯、开关及操作指示手柄，都有中文指示说明。
6.3 驾驶室 驾驶室顶部安装有报警灯，驾驶室内安装报警器驾驶室内安装可视倒车监视器。
6.4★水炮操作 水炮通过有线�？睾小⑺谖尴咭？睾芯山胁僮鳌⑵敉�。
6.5★水泵操作 水泵通过下车操作面板均可进行操作。各种控制及显示均在泵室面板及操作面上通过仪表显示。
6.6★臂架电控操作 有线�？睾胁僮�
6.7★支腿便捷操作 支腿操作面板一键展及收
6.8 其他 自动脱离充电装置水泵出水自动稳压控制
7.液压系统
7.1★液压系统型式 变量泵+比例阀系统
7.2 电脑控制系统 中文液晶触摸式电脑控制系统，彩色液晶中文显示屏，操作系统可显示举升高度、工作半径、变幅角度、作业曲线等相关数据，并具有极限位置自动减速和停止误操作报警等功能。
7.3 主油泵 采用主油泵和与之相匹配的电液比例阀，避免了臂架运行的抖动，有效防止液压系统油温过高，保证了臂架动作的稳定性。
7.4★备用应急泵 应急备用动力单元操作：保证了在各种故障工况下操作的可靠性
7.5 油缸 国内优质品牌
8.结构特点
实现整机上车计算机在尾部集中控制，所有动作一人在一个位置即可自动完成，也可手动超越操作，具有功能齐全
8.1★智能化程度高 的多媒体显示系统，随时显示整机的动态工作参数并进行安全控制，可以显示故障代码及故障情况。控制技术采用电液比例控制技术、信号数模转换及屏蔽传 8.2★国际先进的控制系统 输技术保证系统不受干扰。采用国际化配套，确保了整车的平稳性和微动性能。 配备了幅度限制器、防碰撞区域限制、极限位置限制器
8.3★安全措施齐全 现自动监测控制限速自动减速停止，极限位置自动停止）、应急动力装置等装置。
8.4★多功能化强大作战能 力倒车监控系统
8.5★结构件坚实，储备系数 臂架采用高强度合金结构钢，强度高、重量轻、可靠性好
8.6★宜人化设计
�。�1）独特的围板结构设计，整机造型美观。
（2）充分考虑人机工程管理，操作板面简单明了直观。
�。�3）倒车监控。
�。�4）操作直接、动作灵活、需要空间小，适应性强。
9.车身及器材箱
9.1 车厢 车厢表面喷涂消防专用丙烯酸磁漆，为保证夜间工作安全，车身粘贴有符合安全标准要求的发光标示。
9.2 颜色 符合 GB7258 规定的 GB/T381《漆膜颜标准》中的 R03 消防红色
9.3 卷帘门 采用轻型优质铝合金，大幅面卷帘门，启闭灵活，密封性好、噪音低、外形美观、轻便可靠。顶部设有导流槽，四周装饰有密封条，具有良好的防雨、防尘密封性能�；� 内壁加装 LED 灯带，卷门开启后灯带自动常亮，夜间实战更加明亮。并安装有传感器，可通过驾驶室内的指示灯了 解卷帘门开闭状态。
9.4 器材箱结构 骨架为全铝合金框架焊接式结构，外蒙皮为铝合金板粘接技术；车厢内器材骨架采用铝合金型材焊接结构，能根据客户要求灵活布局器材箱结构最大限度地提高空间利用率。
10.整车性能技术要求
10.1 整车性能符合 GB7956《消防车消防性能要求与试验方法》的规定
10.2 整车性能符合 GA39.4《水罐消防车通用技术条件》的规定
10.3 整车外廓尺寸、轴核及质量参数符合 GB1589《道路车辆外廓尺寸、轴核及质量限值》的规定
10.4 整车外部照明和信号装置应符合 GB4785《汽车及挂车外部照明和信号装置的安全规定》的要求
10.5 整车性能符合 GB6245《消防泵》的规定。
